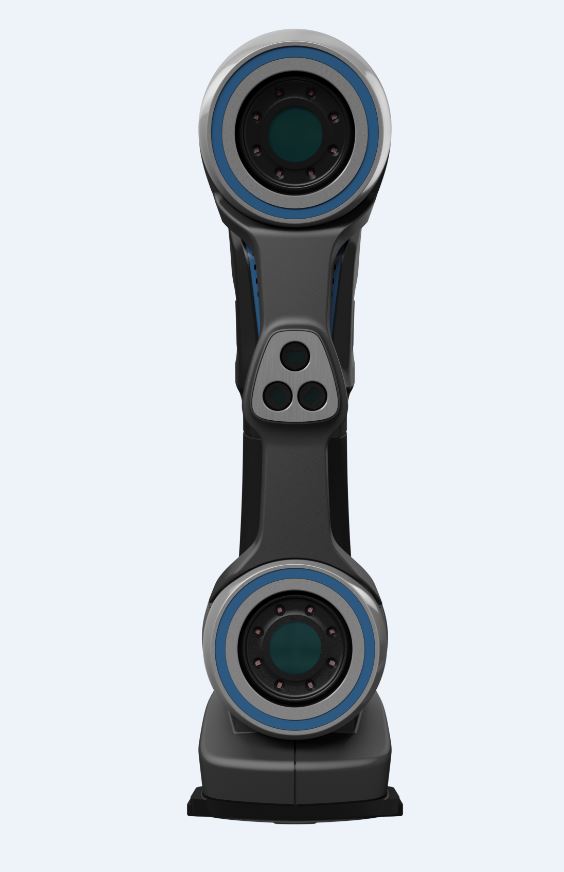

便攜式三維激光掃描儀：Handyscan 307TM
|
HandySCAN 307TM 新一代手持式掃描儀經過優化，可滿足產品開發和設計專業人員的需求，為其提供有效、可靠的方法來采集物體的 3D 測量數據。
Creaform 的旗艦型計量級掃描儀完全經過重新設計，同時保留了其核心資產價值。 它們現在具有更高的便攜性，可更快速地完成準確、高分辨率的 3D 掃描，同時延續了使用超級簡便的特點。 它們的真正便攜性改變了游戲規則，引領了 3D 掃描市場的整體新趨勢。
準確性與便攜性結合，魚與熊掌可兼得。

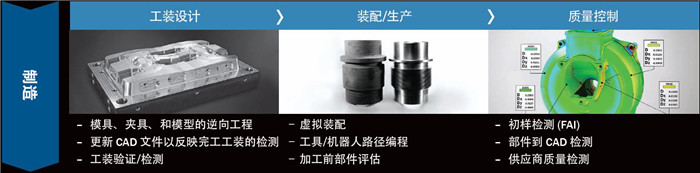

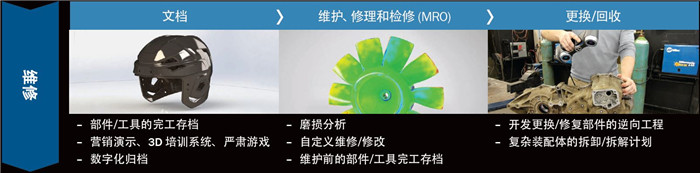

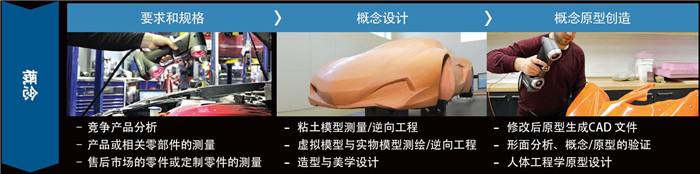

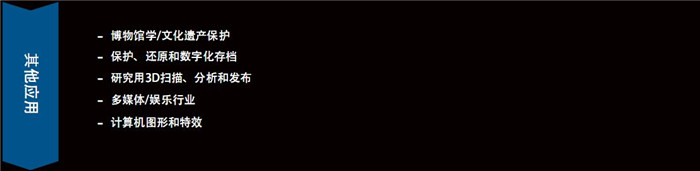

應用：

|
優點及優勢：
新增功能
比上一代產品快 25 倍
精度提高了 40%
改善了人體工程學設計:
面積縮小了 50%
重量減輕 35%
自由移動性更高
多功能按鈕使軟件互動更為輕松
|
|
|
TRUaccuracy: 實際操作條件下的精確測量
計量級測量：高達0.030 毫米的精度，具有極高的可重復性和可追蹤的證明。
實際操作條件下的高精確性：無論環境條件、部件設置和用戶情況如何，都能實現高精確性。
無需固定安裝：使用光學反射靶來形成鎖定至部件自身的參考系統，使用戶可以在掃描期間按自己需要的方式移動物體（動態參考）。 而且周圍環境的變化絲毫不會影響數據采集質量和精度。
自定位：HandySCAN 307TM 掃描儀是一個數據采集系統，也是其自身的定位系統。 這意味著無需配備外部跟蹤或定位設備。 它使用三角測量法來實時確定自身與被掃描部件的相對位置。
可靠：所有工作條件或環境下持續穩定且可重復的結果。
按需用戶校準：用戶可以按照所需的頻率對掃描儀進行校準（每天或者在每個新的掃描開始之前）。 校準只需花費不到1分鐘的時間，而且它可以確保最佳工作狀態。
|
TRUportability: 隨時隨地享有 3D 掃描
便攜式掃描：可以帶到各個地點，并且可以在內部或現場使用。
輕巧：重量不到1 千克。
便攜：可裝入隨身攜帶的手提箱。
可在狹小空間內輕松使用：這一點得益于其小巧的尺寸和靈活的基準距離。
速度: 從實際物體到您的設計或檢查工作流的的最快途徑
市場上最快速的 3D 掃描儀：比上一代產品快 25 倍。
所有激光掃描儀中最高的測量速率：480,000 次測量/秒。
自動網格輸出：完成采集之后，即可獲得隨時可用的文件。
快速工作流整合：能夠?qū)⒖捎脪呙栉募䦟?dǎo)入至 RE/CAD 軟件，無需進行后期處理。
|
|
TRUsimplicity: 超級簡單的 3D 掃描流程
用戶友好：無論用戶的經驗水平如何，都能在極短時間內學習掌握。
快速安裝：能在 2 分鐘內啟動并運行。
直接網格輸出：無需執行復雜的對齊或點云處理。
實時可視化：可以在計算機屏幕上看到自己正在執行的操作，以及還需要執行哪些操作。
多功能：幾乎無限制的 3D 掃描 – 不受部件尺寸大小、復雜程度、原料材質或顏色的影響。
技術規格：
|
|
HandySCAN
307TM
|
HandySCAN
307 EliteTM
|
|
精度（1）
|
高達0.040mm
|
高達0.030mm
|
|
體積精度（2）（基于部件尺寸）
|
0.020 mm
+ 0.100 mm/m
|
0.020 mm
+ 0.060 mm/m
|
|
體積精度（采用 MaxSHOT Next™Elite）(3)
|
0.020 mm
+ 0.015 mm/m
|
|
測量分辨率
|
0.100mm
|
|
網格分辨率
|
0.200mm
|
|
測量速率
|
480,000 次測量/秒
|
|
光源
|
7條紅色激光十字線
|
7條紅色激光十字線（外加一條直線）
|
|
激光類別
|
2M（對人眼安全）
|
|
掃描區域
|
275 x 250mm
|
|
基準距
|
300 mm
|
|
景深
|
250 mm
|
|
部件尺寸范圍（推薦）
|
0.1 – 4 m
|
|
軟件
|
VXelements
|
|
輸出格式
|
.dae,
.fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .x3dz, .zpr, .3mf
|
|
兼容軟件（4）
|
3D
Systems (Geomagic® Solutions)、InnovMetric Software (PolyWorks)、Dassault Systèmes（CATIA V5 和 SolidWorks）、PTC (Pro/ENGINEER)、Siemens（NX 和 Solid Edge）、Autodesk（Inventor、Alias、3ds Max、Maya、Softimage）。
|
|
重量
|
0.85kg
|
|
尺寸（長 x 寬 x 高）
|
77 x 122
x 294mm
|
|
連接標準
|
1 X USB
3.0
|
|
操作溫度范圍
|
5-40 °C
|
|
操作濕度范圍（非冷凝）
|
10-90%
|
|
認證
|
符合EC標準（電磁兼容性指令、低電壓指令），可與充電電池（如果適用）、IP50 WEEE 兼容
|
|
專利
|
CA 2,600,926, CN
200680014069.3, US 7,912,673, CA 2,656,163, EP (FR, UK, DE) 1,877,726,AU
2006222458, US 8,032,327, JP 4,871,352, US 8,140,295, EP (FR, UK, DE)
2,278,271,EP (FR, UK, DE) 2,230,482, IN 266,573, US 7,487,063, CA 2,529,044, EP
(FR, UK, DE) 3,102,908,US 15/114,563, CN 201580007340X
|
(1) 校準球體的標準件直徑測量的典型值。
(2) 校準長度標準件球體間距測量值。
(3) 對于給定型號，使用MaxSHOT 3D時的系統體積精度不會優于基礎精度。
(4) 通過網格和點云導入，也與所有主要計量、CAD、計算機繪圖軟件兼容。
|
